第六十八章 光谱探测中超宽带增透膜
- 分类：工艺讲堂
- 作者：工艺部研发中心
- 来源：凯发一触即发
- 宣布时间：2024-10-07
- 会见量：1000
【提要描述】本期主要针对光谱探测中的超宽带增透膜进行研究 ，通过对混淆质料特性的研究 ，优化了SiO和MgF2的共蒸发速率 ，获得了与Si质料相匹配的折射率 ，同时降低了相应波段的吸收峰 。接纳先预镀10nm的 SiO质料 ，然后进行共蒸发可以实现对两种质料混淆比例准确控制 ，同时调解充气量控制真空度稳定 。制备的超宽带增透膜膜在1300nm~3400nm平均光谱透过率为96.7% ，可是与理论设计相比仍然有所下降 ，如何进一步提高光谱透过率并减少在2600~2900nm波段的吸收是下一步研究的重点 。
第六十八章 光谱探测中超宽带增透膜
【提要描述】本期主要针对光谱探测中的超宽带增透膜进行研究 ，通过对混淆质料特性的研究 ，优化了SiO和MgF2的共蒸发速率 ，获得了与Si质料相匹配的折射率 ，同时降低了相应波段的吸收峰 。接纳先预镀10nm的 SiO质料 ，然后进行共蒸发可以实现对两种质料混淆比例准确控制 ，同时调解充气量控制真空度稳定 。制备的超宽带增透膜膜在1300nm~3400nm平均光谱透过率为96.7% ，可是与理论设计相比仍然有所下降 ，如何进一步提高光谱透过率并减少在2600~2900nm波段的吸收是下一步研究的重点 。
- 分类：工艺讲堂
- 作者：工艺部研发中心
- 来源：凯发一触即发
- 宣布时间：2024-10-07
- 会见量：1000
本期主要分享团队乐成研制光谱探测中超宽带增透膜的实例 ，以供各人参考 。

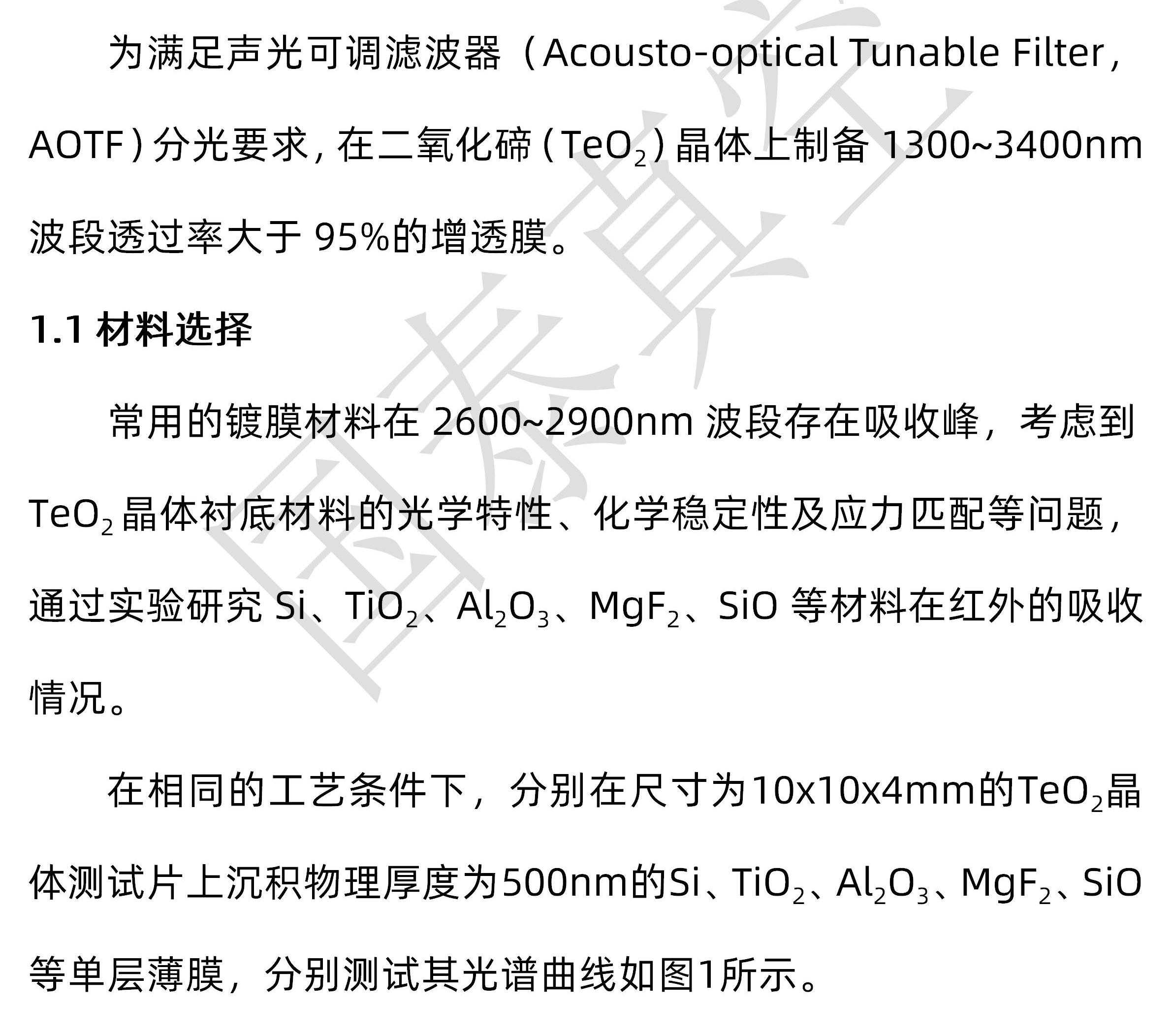

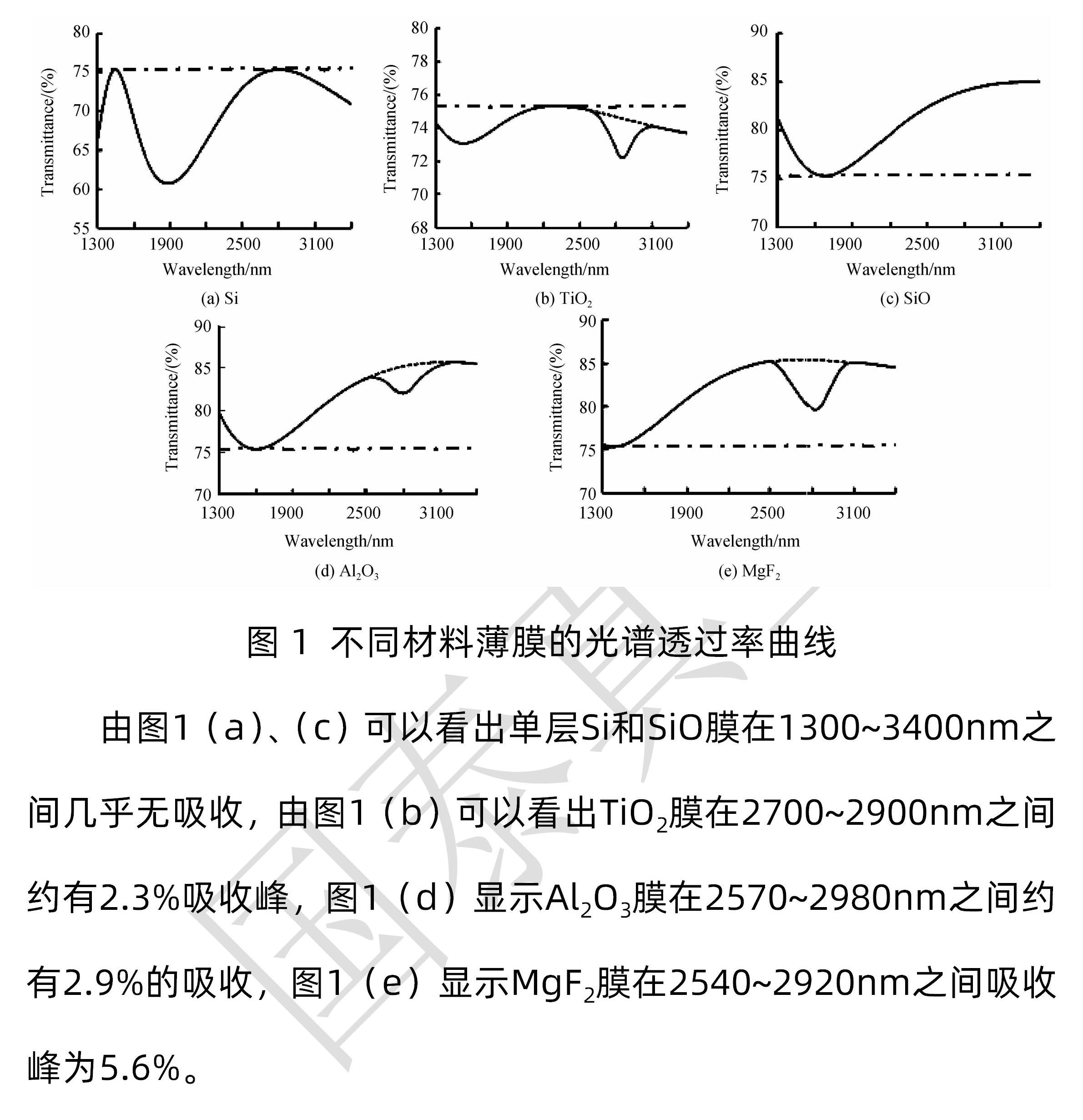

1.质料选择及膜系结构设计

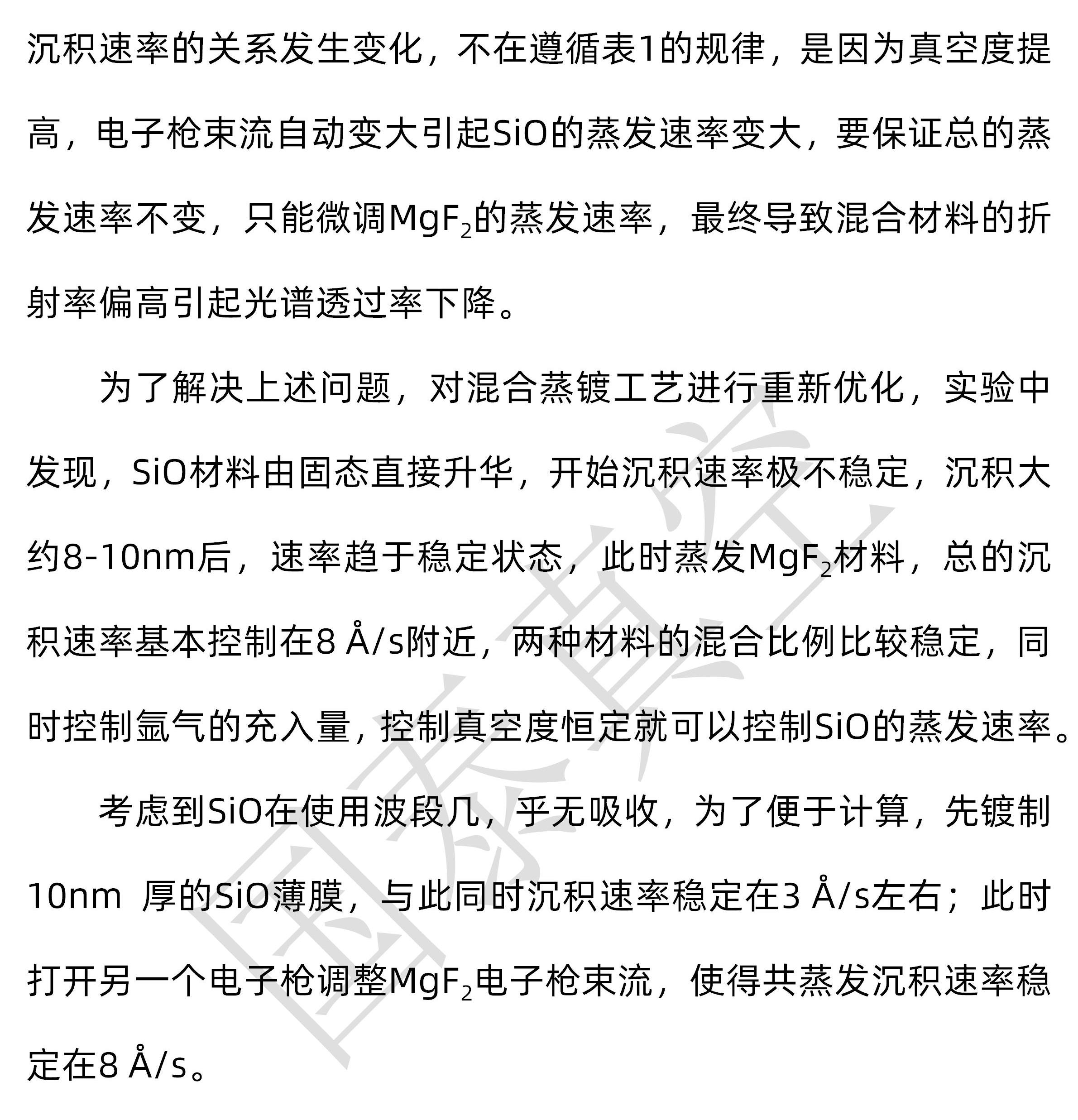

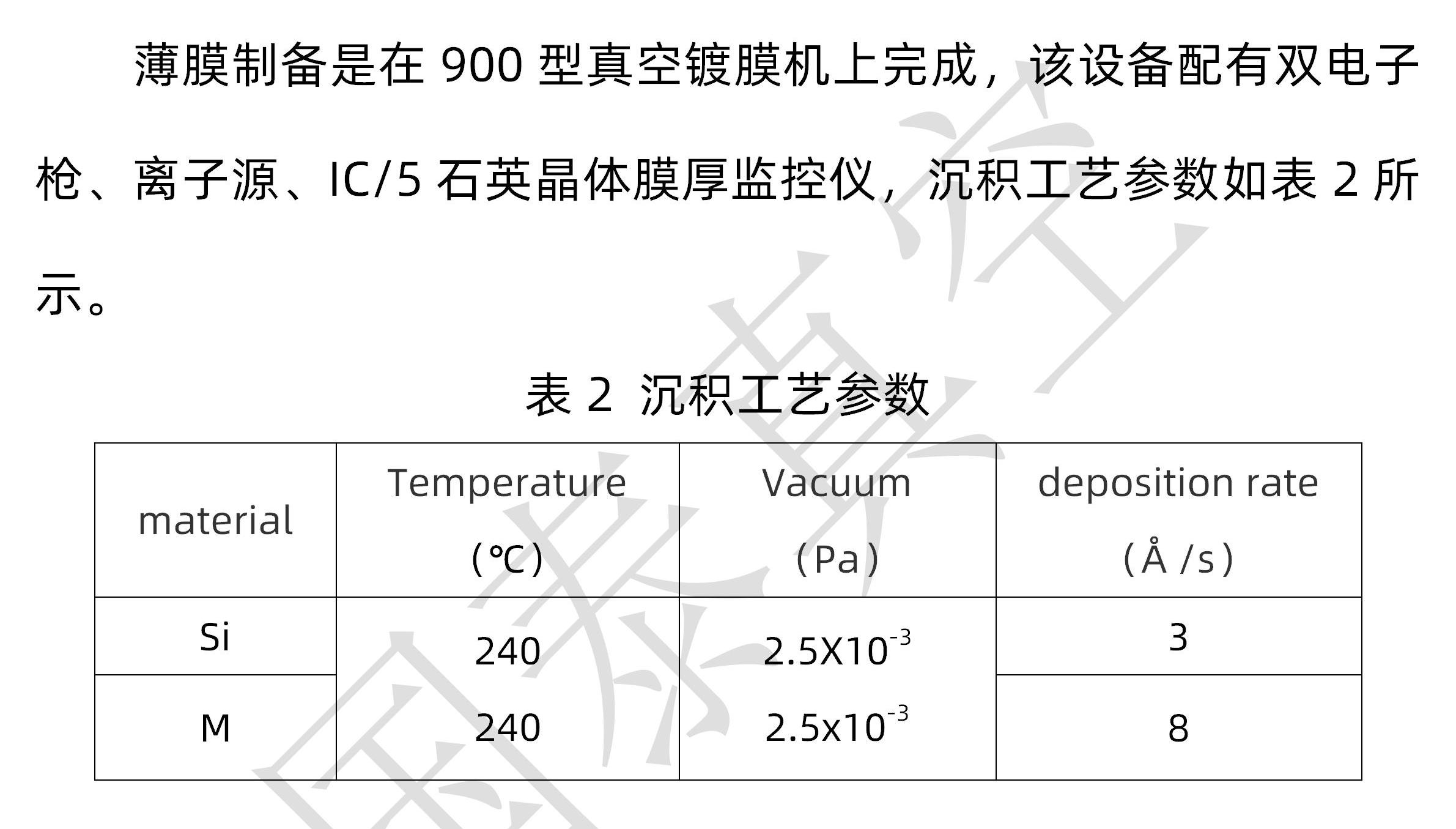

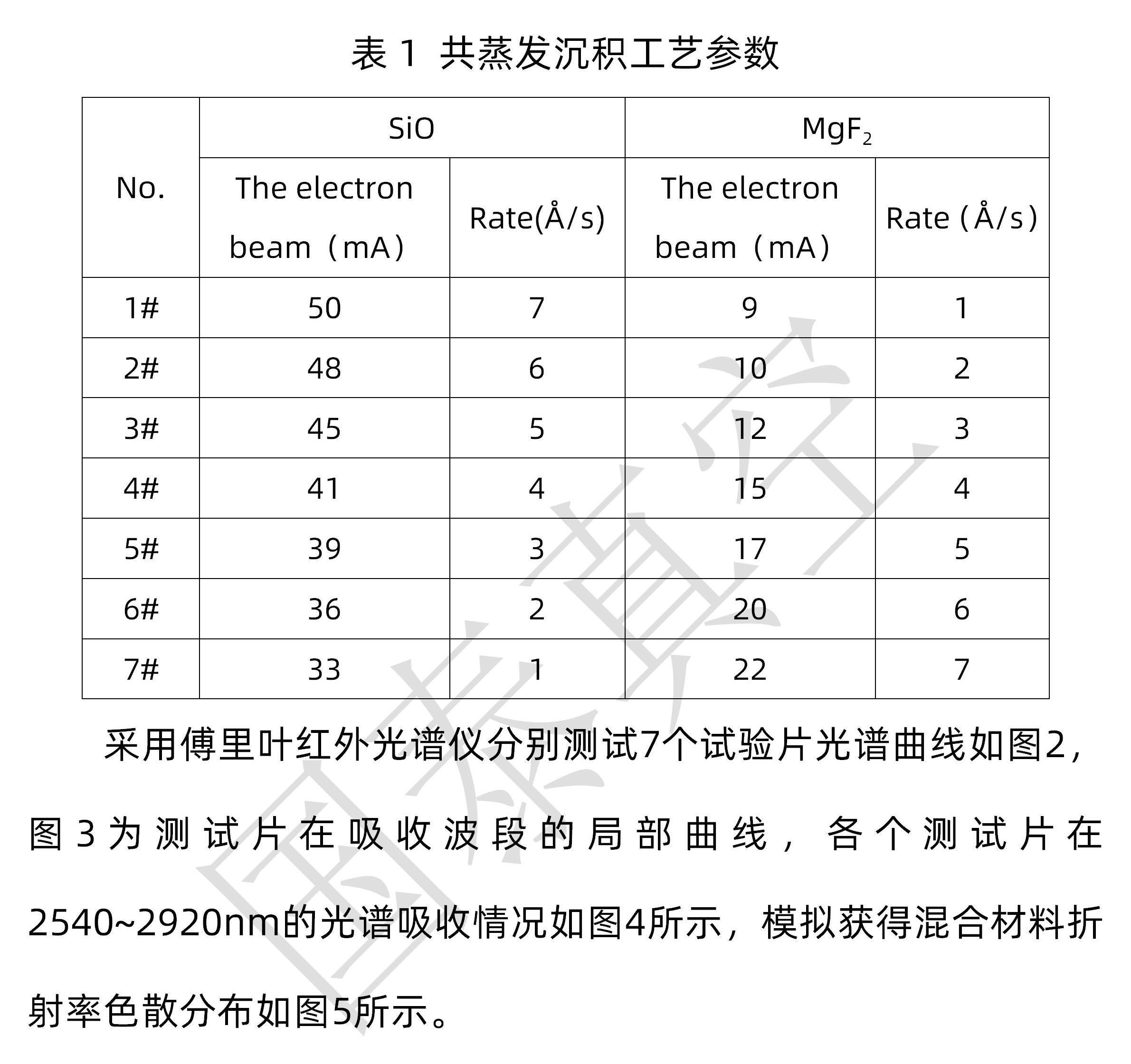

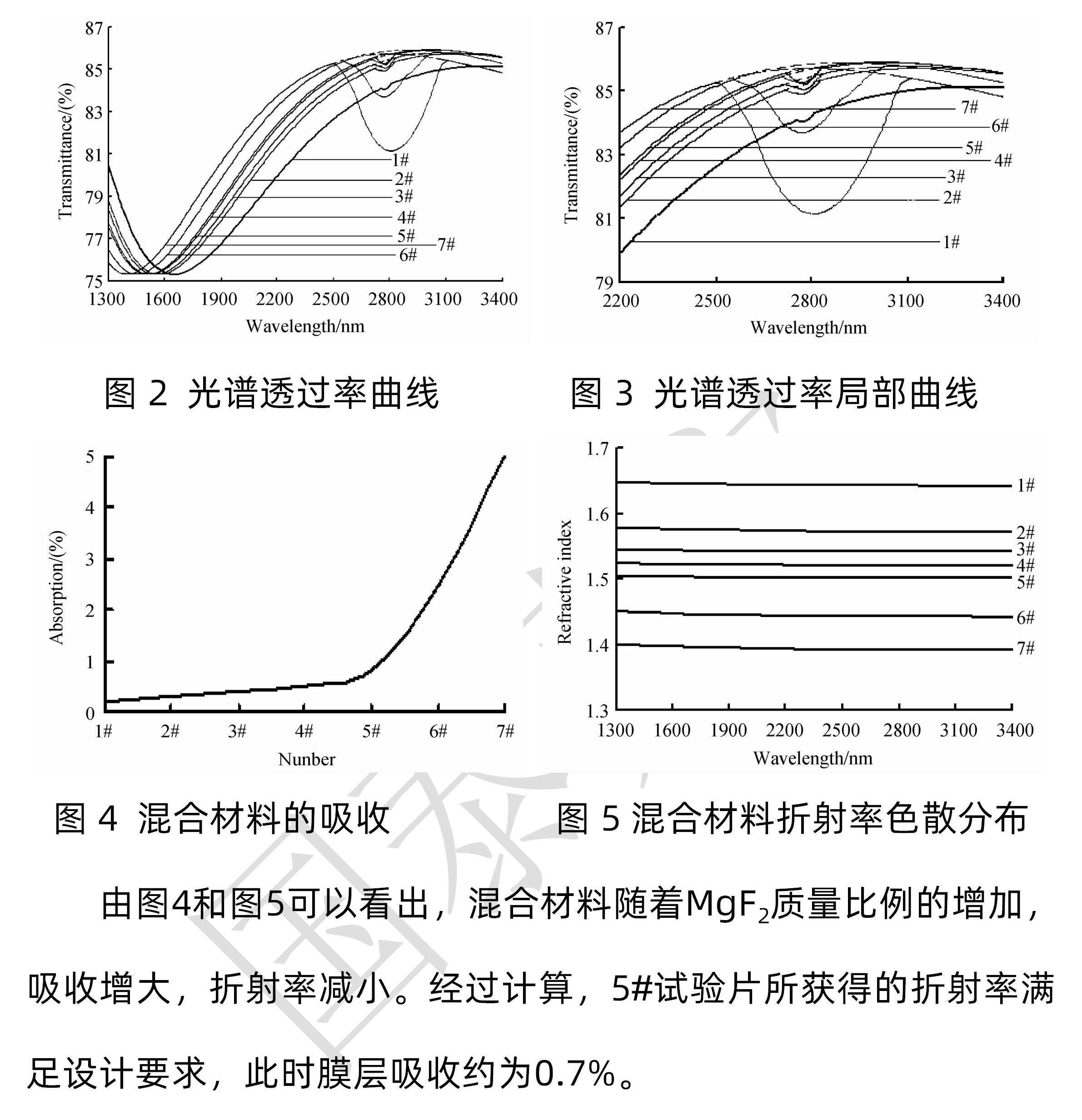

2.薄膜的制备

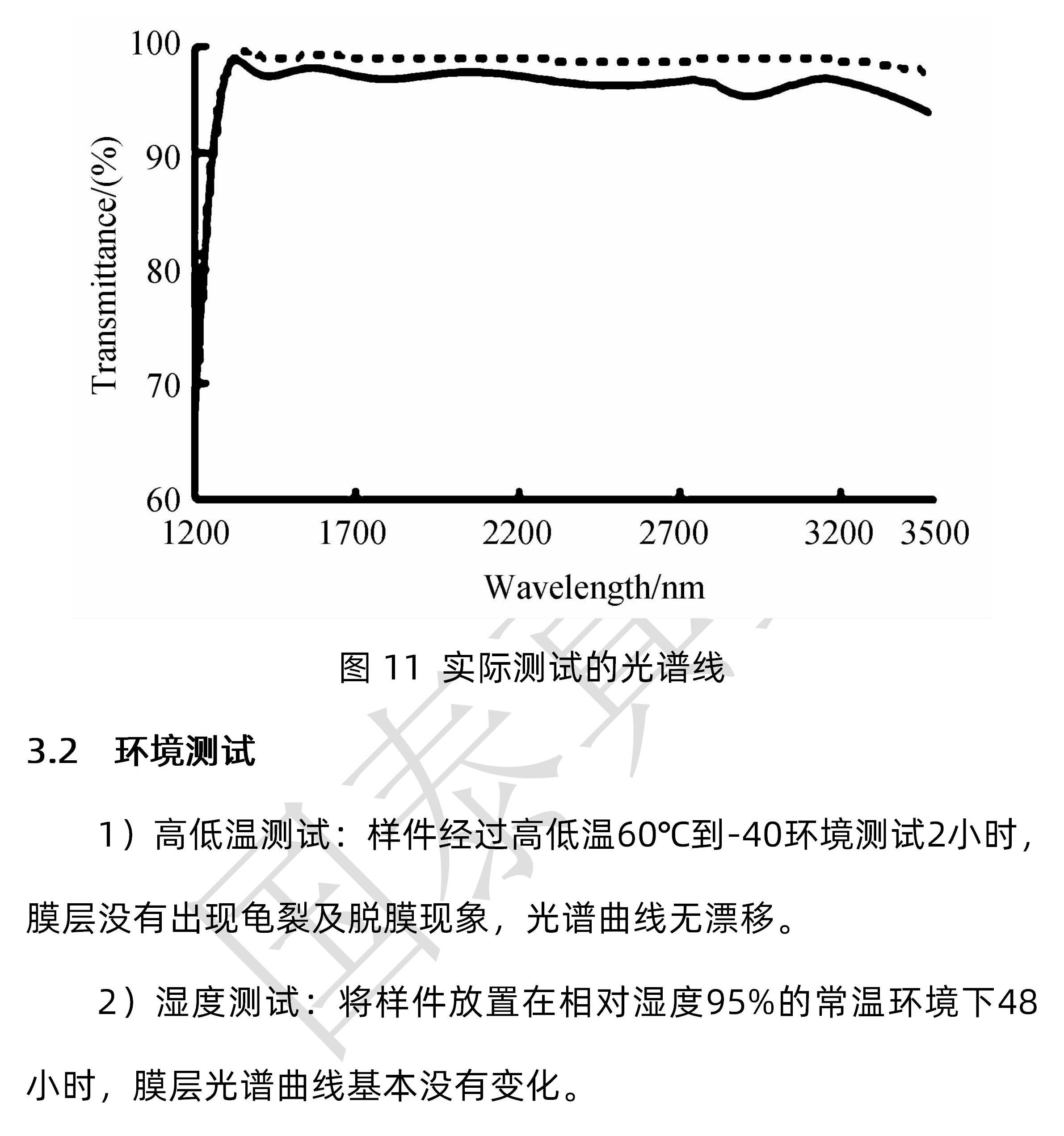

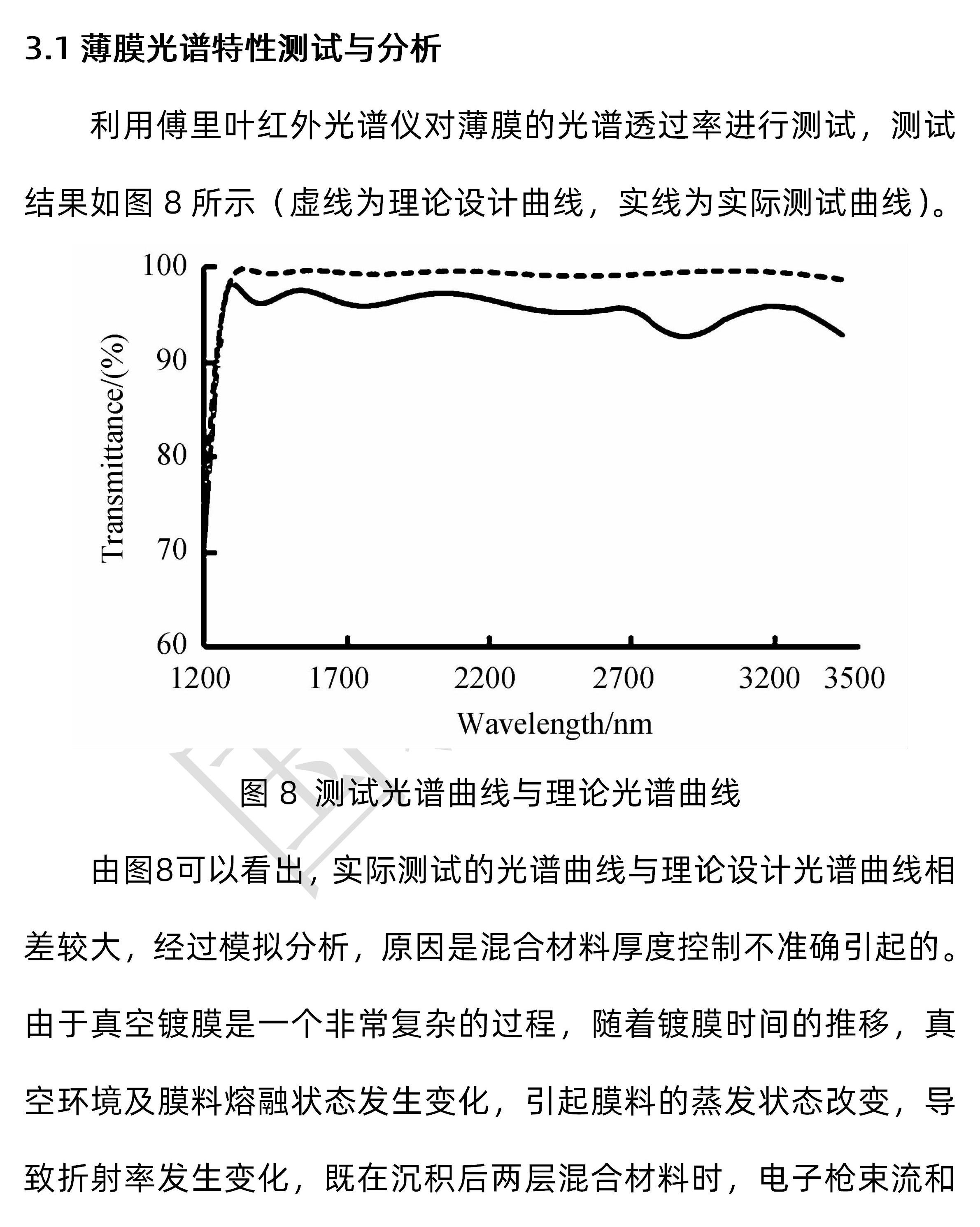

3.测试与剖析
4.总结
扫二维码用手机看
推荐新闻
微信民众号
凯发一触即发
销售热线：400-6667-357
销售座机：028-82605890
售后电话：19940696393
International Sales:（限外洋业务）
Mob: +86 136 8901 2997
Email: sales@guotaivac.com
400-6667-357
在线留言
版权所有：凯发一触即发 蜀ICP备2021006026号-1
网站建设：中企动力 成都
